Coluna de Hidrante tipo Petrobras N-111
Colunas de Hidrante conforme padrão de fabricação da norma Petrobras N-111, com válvulas do tipo crane, adaptadores e tampões.
Coluna de Hidrante tipo Petrobras N-111
Colunas de Hidrante conforme padrão de fabricação da norma Petrobras N-111, com válvulas do tipo crane, adaptadores e tampões.
São previstos sete tipos de hidrantes conforme:
tipo I – hidrante vertical de duas saídas (Figura 1);
tipo II – hidrante vertical de quatro saídas (Figura 2);
tipo III – hidrante vertical de seis saídas (Figura 3);
tipo IV – hidrante vertical de quatro saídas com adaptação para canhão (Figura 4);
tipo V – hidrante horizontal de duas saídas (Figura 5);
tipo VI – hidrante horizontal de quatro saídas (Figura 6);
tipo VII – hidrante horizontal de seis saídas (Figura 7).
Tipo de Hidrante | Entrada (diâmetro nominal) | Saída lateral para Mangueira | Numero de saídas para mangueira | Saída superior para canhão | |||
mm | pol | mm | pol |
| mm | pol | |
I | 100 | 4″ | 38 / 65 | 1.1/2″ / 2.1/2″ | 2 | – | – |
II | 150 | 6″ | 65 | 2.1/2″ | 4 | – | – |
II | 150 | 6″ | 65 | 2.1/2″ | 6 | – | – |
IV | 150 | 6″ | 65 | 2.1/2″ | 4 | 80 | 3″ |
V | 100 | 4″ | 65 | 2.1/2″ | 2 | – | – |
VI | 150 | 6″ | 65 | 2.1/2″ | 4 | – | – |
VII | 150 | 6″ | 65 | 2.1/2″ | 6 | – | – |
Hidrante de coluna vertical tipo I, fabricado de acordo com N-111 da Petrobrás, altura de 400 mm, com duas saídas de 2 ½”, em ângulo de 45°
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 4 |
2 | Tampão de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 4” |
3 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |

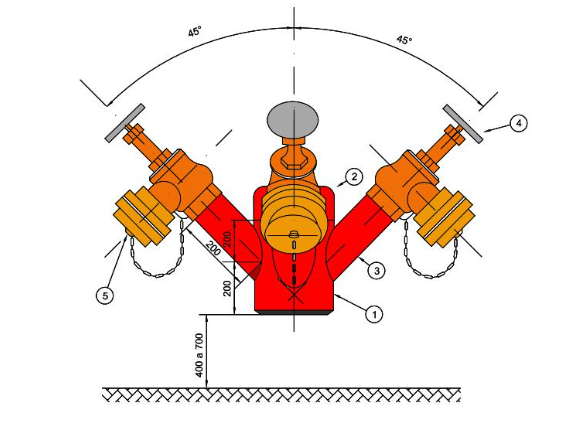

Hidrante de coluna, fabricado de acordo com N-111 da Petrobrás – tipo II, altura de 400 mm, com quatro saídas de 2 ½”, em ângulo de 45°.
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
2 | Tampão de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
3 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |

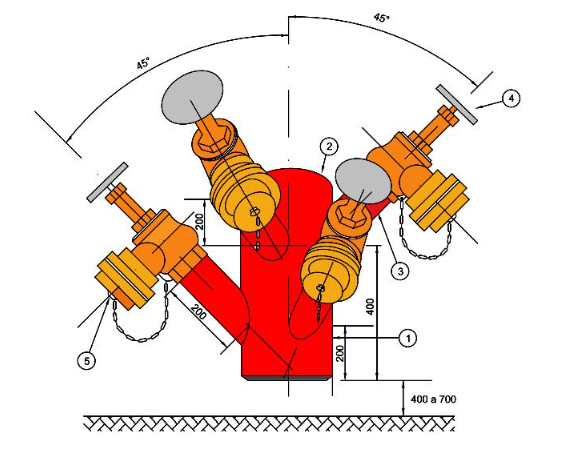

Hidrante de coluna vertical tipo III, fabricado de acordo com N-111 da Petrobrás, altura de 400 mm, com seis saídas de 2 ½”, em ângulo de 45°.
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
2 | Tampão de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
3 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |

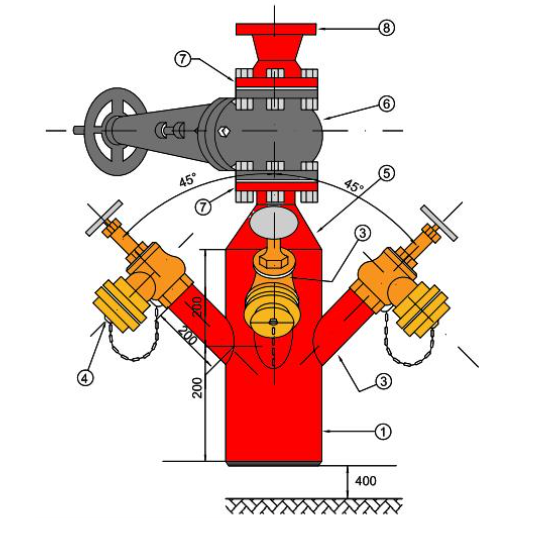

Hidrante IV
Hidrante de coluna fabricado de acordo com N-111 da Petrobrás – tipo IV, altura 400 mm, com quatro saídas de 2 ½” em ângulo de 45°, redução concêntrica, válvula gaveta e flange de pescoço
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
2 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
3 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
4 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |
5 | Redução concêntrica 6 x 3” SCH 40 |
6 | Válvula Gaveta Haste Ascendente 3” flangeada |
7 | Flange de pescoço 3” SCH 40 |
8 | Flange de pescoço 3” SCH 40 classe 150 (ASME b 16.5) |

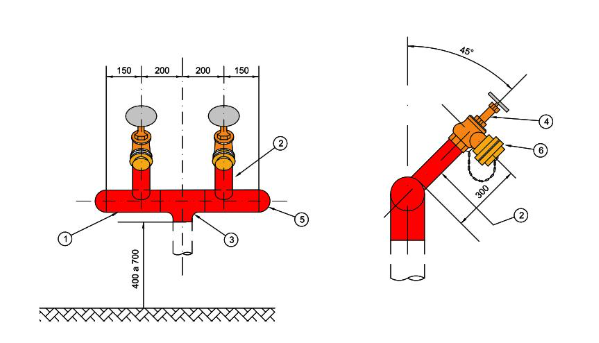

Hidrante de coluna horizontal tipo V, fabricado de acordo com N-111 da Petrobrás, com duas saídas de 2 ½”, em ângulo de 45°.
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 4 |
2 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
3 | Te diâmetro 4” SCH 40 |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Tampão diâmetro 4” SCH 40 |
6 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |

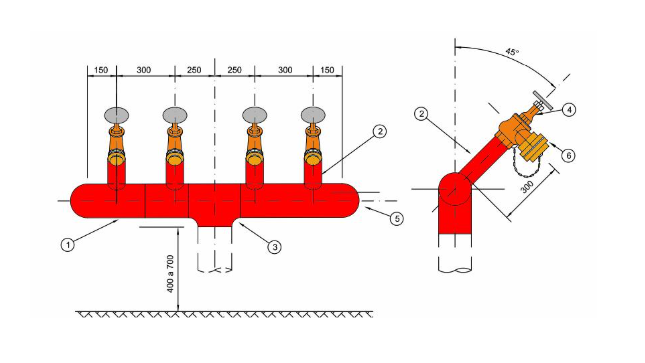

Hidrante de coluna horizontal tipo VI, fabricado de acordo com N-111 da Petrobrás, com quatro saídas de 2 ½”, em ângulo de 45.
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 4 |
2 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
3 | Te diâmetro 6” SCH 40 |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Tampão diâmetro 6” SCH 40 |
6 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |

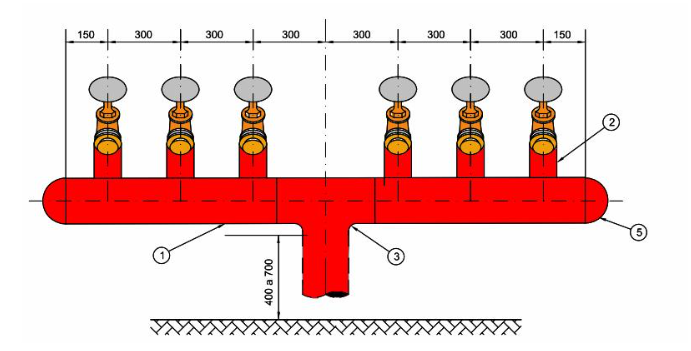

Hidrante de coluna horizontal tipo VII, fabricado de acordo com N-111 da Petrobrás, com seis saídas de 2 ½”, em ângulo de 45.
1 | Tubo de aço carbono ASTM A53 Gr B – SCH 40, diâmetro 6” |
2 | Tubo de aço carbono ASTM A53 Gr B – SCH 80, diâmetro 2 ½ |
3 | Te diâmetro 6” SCH 40 |
4 | Válvula angular, tipo Crane 117 Pesado, classe 250 lbs, 90 |
5 | Tampão diâmetro 6” SCH 40 |
6 | Adaptador para engate rápido 2 ½”, com Tampão engate rápido, com corrente |
