Sprinkler Pendente ESFR k=17 (242)
Utilizado para armazenamento de líquidos inflamáveis, combustíveis ,pesticidas, corrosivos, reagentes químicos, além de combustíveis como papeis etc.
Sprinkler Pendente ESFR k=17 (242)
Funcionamento
O Sprinkler Pendente k=17 (242) são de Supressão antecipada, de resposta rápida (ESFR) com um fator k nominal de 16,8. Eles são o modo de supressão sprinklers que são especialmente vantajosos como meio de eliminar sprinklers in-rack quando protegem pilhas de armazenamento.
Os Sprinklers Pendentes k=17 são usados principalmente para apenas proteção de teto (mas não limitada) para as seguintes aplicações de armazenamento:
- A maioria de materiais comuns encapsulados ou não encapsulados, incluindo plástico revestido, não expandido
- Plásticos revestidos, expandidos
- Plásticos não revestidos e não expandidos
- Plásticos expandidos e não revestidos
- Algumas disposições de armazenamento de borracha pneus, papel em rolo e aerossóis.
-

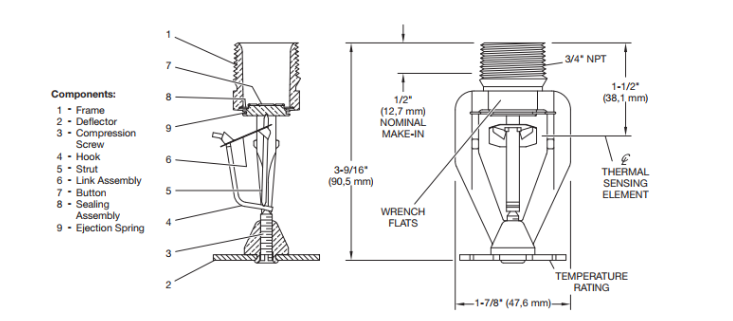

Especificações Técnicas:
- Frame de bronze
- Defletor de bronze
- Parafuso de bronze
- Gancho de Monel
- Link Fusível Solda, níquel
- Conjunto de vedação: Níquel de berílio com TEFLON
- Posição Pendente
- Acabamento natural
- Cobertura: standard
- Fator k= 17 US (241,6 métricos)
- Rosca: diâmetro 3/4” NPT macho
- Pressão Máxima de trabalho 175 PSI (12 bares)
- Pressão de teste 500 psi (35 bares)
- Temperaturas disponíveis: 165°F (74°C) 214°F (101°C)
- Aprovações: FM, VdS, LPCB, NYC, e CE
Montagem
-
Critérios de escolha
Tipo de sistema: Tubo molhado
Construção de telhado:
Construção desobstruída ou obstruída; por exemplo, teto liso, vigas, e assim por diante.
Onde as profundidades de estrutura estrutural sólida membros (por exemplo, feixes e haste) excedam 12 polegadas (302 mm), instale Sprinklers Pendentes k-17 em cada canal formado pela estrutura.
Slope do teto:
Aumento máximo de duas polegadas para corrida de 12 polegadas (16,7%)
Área de Cobertura Máxima: 100 ft2 (9,3 m2) Em alguns casos, os padrões de instalação podem permitir uma maior área de cobertura.
-
Área de Cobertura Mínima: 64 pés2 (5,8 m2) pela NFPA 13 / FM Global 2-0
Espaçamento máximo: 12 pés (3,7 m) para a construção de alturas até 30 pés (9,1 m) e 10 pés (3,1 m) para construções de alturas de maiores do que 30 pés (9,1 m)
Espaçamento mínimo: 8 pés (2,4 m)
Liquidação mínima para commodities: 36 polegadas (914 mm) NFPA 13
Distância Deflector pra o teto: 6 a 14 polegadas (152 a 356 mm) FM Global 2-0
