Válvula de Alívio Flangeada UL/FM mod. 108FC
A válvula de Alívio flangeada alivia automaticamente o excesso de pressão de descarga da bomba de incêndio.
Válvula de Alívio Flangeada UL/FM mod. 108FC
A válvula de Alívio flangeada alivia automaticamente o excesso de pressão de descarga da bomba de incêndio, para evitar que a pressão exceda a classificação dos componentes do sistema de incêndio.
Especificações Técnicas:
- Limita a pressão máxima de descarga da bomba.
- Abre rapidamente; mantém a pressão dentro de limites próximos.
- Ajustável 60-180 psi ou 100-300 psi.
- Válvula principal operada por piloto.
- O ajuste de pressão é ajustável com um único parafuso.
- Testado em fábrica e pré-definido para suas necessidades.
- Aprovado UL (Underwrites Laboratories) e FM (Factory Mutual)
- Diâmetros disponíveis de 3 “- 8”
- Flange ANSI Classe 150, Classe 300 e 300 entrada x 150.
- TEMPERATURA OPERACIONAL DO FLUIDO ALCANCE – Buna-N 32 ° F a 180 ° F * EPDM 32 ° F a 230 ° F *
- Corpo – Ferro de duto – revestido com epóxi (padrão)
Características de construção:
Cast Steel – revestido com epóxi
Aço inoxidável
Nique-alumínio Bronze
Bronze (padrão)
aço inoxidável (opcional)
Niquel -alumínio Bronze (opcional)
Aço inoxidável (padrão)
Buna-N reforçada com nylon
Buna-N *
Bronze (padrão)
Bronze / Brass (padrão)
Tubing / Fittings:
- Piloto:
Diafragma:
- Assento do disco:
- Haste:
- Anel do assento:
Diâmetro da válvula | Vazão máxima da bomba (gpm) | Pressão máxima (psi) |
3” | 500 | 300 (UL) 175 (FM) |
4” | 1000 | 300 (UL) 175 (FM) |
6” | 2500 | 300 (UL) 175 (FM) |
8” | 5000 | 175 (UL eFM) |

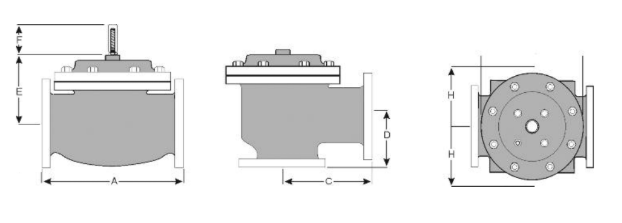

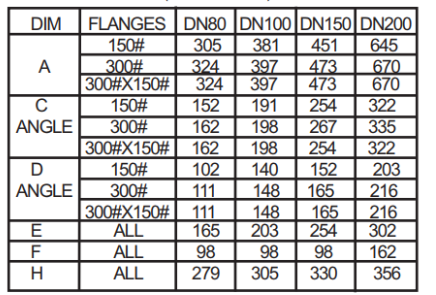

Dimensões

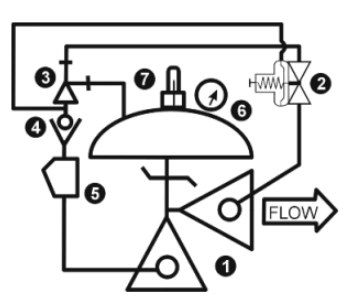

Esquemático

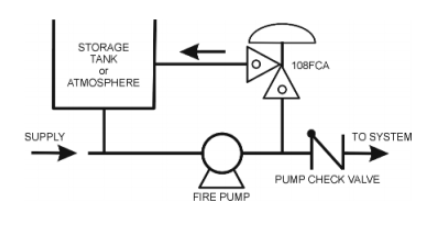

Instalação
