Sprinklers x Termodinâmica: Uma relação direta
Sprinklers x Termodinâmica
Você gosta de engenharia ou tem curiosidade sobre como os sistemas de combate a incêndio realmente funcionam? Então vale a pena entender como um princípio fundamental da física — a Termodinâmica — está diretamente presente no funcionamento dos sprinklers automáticos.
Muito além de um simples dispositivo que libera água, o sprinkler é um equipamento projetado com base em conceitos físicos e térmicos que garantem sua atuação automática no momento correto.
Como o sprinkler “sente” o incêndio
O sprinkler convencional possui um elemento sensor de temperatura, responsável por detectar o aumento de calor no ambiente. Esse sensor pode ser de dois tipos principais:
- Ampola de vidro, que contém um líquido sensível ao calor (uma base de álcool ou glicerina).
- Elo fusível, composto por uma liga metálica (geralmente estanho) com baixo ponto de fusão.
Composição típica da liga metálica:
As ligas mais comuns são à base de:
- Bismuto (Bi)
- Chumbo (Pb)
- Estanho (Sn)
- Cádmio (Cd) (embora esteja sendo substituído por questões ambientais)
- Índio (In) (em algumas ligas especiais)
Essas ligas são chamadas de ligas eutéticas ou não eutéticas, com pontos de fusão geralmente entre 57 °C e 260 °C, dependendo da classificação do sprinkler (temperatura de acionamento).
Quando ocorre um incêndio, o calor gerado é transferido até o sprinkler principalmente por convecção (movimento do ar quente) e radiação térmica. Com o aumento da temperatura:
- No caso da ampola, o líquido interno sofre expansão térmica, aumentando de volume até romper o vidro.
- No caso do elo fusível, o metal atinge sua temperatura de fusão, rompendo o mecanismo.
Quando isso acontece, o tampão que vedava a saída de água é liberado, permitindo que a água pressurizada seja descarregada imediatamente sobre a área afetada pelo incêndio.
Os princípios de termodinâmica por trás do sistema:
O funcionamento do sprinkler envolve diversos conceitos importantes da termodinâmica, como:
Transferência de calor
O calor gerado pelo incêndio precisa ser transferido até o elemento sensor para ativar o sistema. Propriedades como calor específico e condutividade térmica dos materiais influenciam diretamente o tempo de resposta do sprinkler.
Dilatação térmica
No caso das ampolas de vidro, o líquido interno se expande conforme a temperatura aumenta, seguindo a relação:
ΔV=β⋅V0⋅ΔT
onde β representa o coeficiente de expansão volumétrica do líquido.
Mudança de fase
Nos sprinklers com elo fusível, ocorre a fusão da liga metálica, processo que envolve absorção de calor latente:
Q = m.Lf
Nesse caso, Lf representa o calor latente de fusão do material.
Últimas Notícias
Energia e combate ao incêndio
Além da ativação térmica, a termodinâmica também está presente no momento em que a água é liberada.

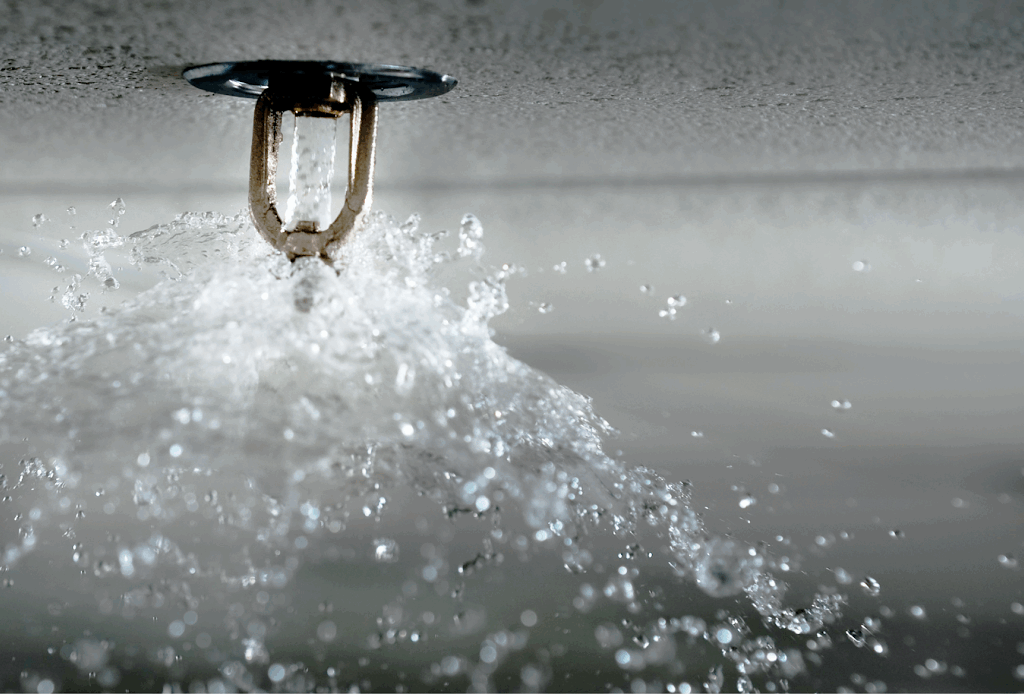

A água dentro da tubulação está armazenada sob pressão, ou seja, possui energia potencial de pressão. Quando o sprinkler é acionado, essa energia se converte em energia cinética, formando o jato que se dispersa sobre o foco do incêndio.
Outro fator fundamental é a capacidade da água de absorver grandes quantidades de calor. Quando aquecida e eventualmente evaporada, ela remove energia térmica do ambiente através do calor latente de vaporização, ajudando a reduzir rapidamente a temperatura e controlar a propagação das chamas.
Engenharia aplicada à segurança
Os sprinklers são um excelente exemplo de como princípios da engenharia e da física são aplicados para proteger vidas e patrimônios. O que parece um dispositivo simples, na verdade, é resultado da integração entre termodinâmica, mecânica dos fluidos e engenharia de materiais.
Compreender esses conceitos ajuda a perceber que, por trás de cada sistema de proteção contra incêndio, existe um projeto cuidadosamente desenvolvido para garantir resposta rápida, eficiência e confiabilidade.
